**羅茨鼓風機工作原理詳解**

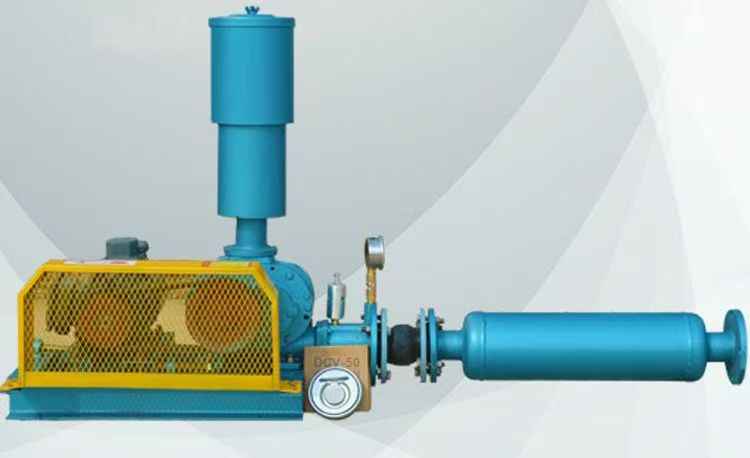

羅茨鼓風機是一種**容積式氣體輸送設備**，其核心原理是通過兩個相互嚙合的轉子（葉輪）在機殼內作反向旋轉，強制推移氣體實現定向輸送。以下是分步解析：



---



**一、核心工作過程**

1. **吸氣階段**

   - 當葉輪從進氣口脫離嚙合時，葉輪與機殼之間形成逐漸擴大的空腔 → 腔體內產生負壓 → 外部氣體被吸入。



2. **封閉輸送階段**

   - 葉輪繼續旋轉，將氣體封閉在由葉輪和機殼構成的密閉腔室中。

   - *關鍵特性*：氣體在此階段**未被壓縮**，僅隨葉輪旋轉向前推送。



3. **排氣階段**

   - 當葉輪旋轉至與排氣口連通時，腔室容積減小 → 氣體被強制排出。

   - *壓力來源*：排氣壓力由后端系統阻力（如管道、閥門阻力）決定。



```plaintext

[工作循環示意圖]

① 吸氣 → ② 封閉輸送 → ③ 排氣 → 循環往復

```



---



**二、核心結構功能**

| **部件**        | **作用**                                                                 |

|----------------|-------------------------------------------------------------------------|

| **葉輪**       | 通常為二葉或三葉型，精密加工（間隙0.15~0.4mm），通過同步齒輪保持非接觸嚙合。 |

| **同步齒輪**   | 確保兩葉輪以180°相位差反向旋轉，避免碰撞。                              |

| **機殼**       | 鑄鐵或不銹鋼材質，形成密閉腔體，承受氣體壓力。                          |

| **進出口**     | 單向閥設計（部分型號），防止氣體倒流。                                  |



---



**三、關鍵工作特性**

1. **容積式原理**

   - **流量恒定**：理論流量僅與葉輪轉速、容積有關，與出口壓力無關。

   - *公式*：`Q = 4 × V × n × η`

     - `V`：葉輪每轉排量（m3/r）

     - `n`：轉速

     - `η`：容積效率（通常0.75~0.85）。



2. **無內壓縮**

   - 氣體在腔室內**未被主動壓縮**，壓力升高僅因排氣阻力導致。

   - *結果*：效率低于螺桿壓縮機，但結構更簡單可靠。



3. **強制輸送**

   - 即使出口壓力波動（如管道堵塞），仍能維持流量穩定（需防止超壓）。



---



**四、性能特點對比**

| **特性**       | **羅茨鼓風機**              | **離心風機**                | **螺桿壓縮機**            |

|----------------|----------------------------|----------------------------|--------------------------|

| **流量調節**   | 僅能通過轉速調節            | 可通過閥門調節              | 轉速+旁通閥調節          |

| **效率**       | 中（50~70）               | 高（80~90）               | 高（75~85）             |

| **噪音**       | 較高（75~95 dB）           | 較低（65~85 dB）           | 中（70~90 dB）           |

| **維護成本**   | 低（無易損件）             | 中（需定期調校）           | 高（潤滑油系統復雜）     |



---



**五、典型應用場景**

1. **污水處理**：曝氣池供氧（壓力39.2~58.8 kPa）。

2. **氣力輸送**：顆粒物料（如水泥、面粉）推送。

3. **真空吸附**：反接使用時作真空泵（負壓-50 kPa）。

4. **化工流程**：反應釜氣體循環（需防爆設計）。



---



**六、常見問題解答**

**Q：為什么羅茨風機排氣溫度較高？**

- **原因**：無內壓縮導致氣體絕熱壓縮發生在排氣瞬間，能量轉化為熱能。

- **解決**：加裝冷卻器或降低壓縮比。



**Q：如何判斷葉輪磨損？**

- **癥狀**：風量下降、電流降低。

- **檢測**：用塞尺測量徑向間隙（＞0.4mm需更換）。



---



**總結**：羅茨鼓風機通過葉輪嚙合強制輸送氣體，適合**低壓恒流**場景，具有結構簡單、耐用的優勢，但需注意壓力限制（通常≤98 kPa）和噪音控制。選型時需優先匹配流量和系統阻力需求。
