以下是關于 **二葉羅茨風機拆卸步驟的圖解說明**（因文本限制無法提供實際圖片，但會詳細描述關鍵步驟和注意事項，并附示意圖說明）。建議結合設備手冊操作，必要時尋求專業人員指導。



---



**一、拆卸前準備**

1. **工具清單**：

   - 扳手（套筒、梅花）、拉馬、液壓拔輪器。

   - 銅棒、橡膠錘、塞尺、百分表。

   - 清潔劑、潤滑脂、密封膠。

2. **措施**：

   - 斷電、泄壓、放空管路氣體。

   - 標記所有連接部件（如齒輪、聯軸器、管路）。



---



**二、拆卸步驟圖解說明**

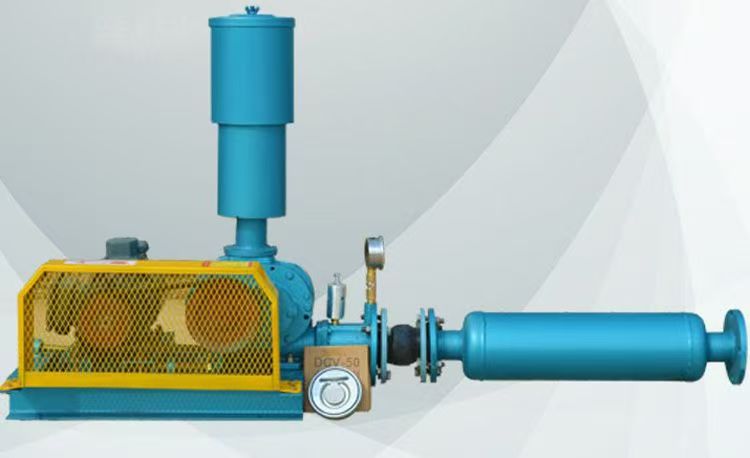

**1. 拆除外部附件**

```plaintext

[示意圖]

機殼 → 聯軸器/皮帶輪 → 進出口法蘭螺栓 → 消音器/過濾器

```

- 斷開聯軸器或皮帶輪，拆下防護罩。

- 松開進出口法蘭螺栓，移開管路。



**2. 拆除齒輪箱（同步齒輪）**

```plaintext

[示意圖]

齒輪箱蓋螺栓 → 齒輪定位銷 → 齒輪鎖緊螺母 → 齒輪

```

- 拆齒輪箱蓋螺栓，檢查齒輪嚙合標記（無標記需自行劃線）。

- 用拉馬拔出齒輪（注意保護軸端螺紋）。



**3. 分離機殼**

```plaintext

[示意圖]

機殼螺栓 → 定位銷 → 上機殼吊裝

```

- 拆開機殼中分面螺栓，用頂絲頂開上下機殼。

- 吊起上機殼（避免損傷密封面）。



**4. 取出葉輪**

```plaintext

[示意圖]

葉輪軸承座螺栓 → 軸承壓蓋 → 葉輪+軸總成

```

- 拆軸承座螺栓，用銅棒輕敲軸端取出葉輪（連軸承）。

- **注意**：葉輪較重，需兩人協作，避免碰撞。



**5. 拆卸軸承**

```plaintext

[示意圖]

軸承鎖緊螺母 → 液壓拔輪器 → 軸承清洗檢查

```

- 用拔輪器拆軸承，檢查磨損情況。

- 記錄軸承型號（更換時需配對）。



---



**三、關鍵部件示意圖說明**

1. **葉輪與機殼間隙**：

   ```plaintext

   |--徑向間隙--|   |--葉輪間間隙--|

   ┌───────┐      ┌───────┐

   │ 葉輪  │←0.2mm→│ 葉輪  │

   └───────┘      └───────┘

   ```

2. **齒輪嚙合標記**：

   ```plaintext

   主動齒輪（標記A） ←→ 從動齒輪（標記A'）

   ```



---



**四、注意事項**

1. **同步齒輪**：拆卸前必須標記齒位，否則重裝后葉輪會干涉。

2. **密封面**：機殼中分面禁用螺絲刀撬動，避免劃傷。

3. **軸承方向**：角接觸軸承需注意安裝方向（背對背或面對面）。

4. **O型圈/墊片**：拆下后建議更換新件。



---



**五、組裝要點**

1. 按反向順序組裝，重點檢查：

   - 葉輪間隙（塞尺測量）。

   - 齒輪嚙合標記對齊。

   - 螺栓扭矩（按手冊要求分次擰緊）。

2. 試運行前手動盤車，確認無卡阻。



---



**六、常見錯誤示例**

- **錯誤1**：未標記齒輪 → 葉輪碰撞。

  **解決**：重新對齒（通過調整齒輪鍵槽位置）。

- **錯誤2**：機殼密封膠過多 → 堵塞氣道。

  **解決**：清理后均勻涂薄層密封膠。



---



如需具體型號的拆卸手冊或圖紙，可提供風機品牌和型號進一步協助！
