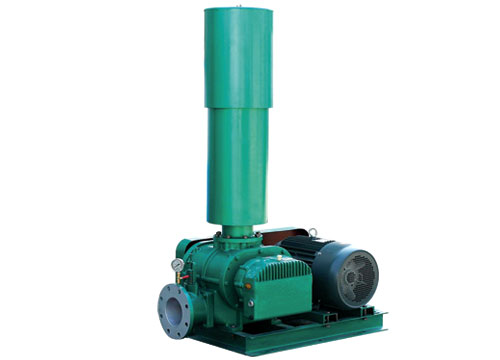

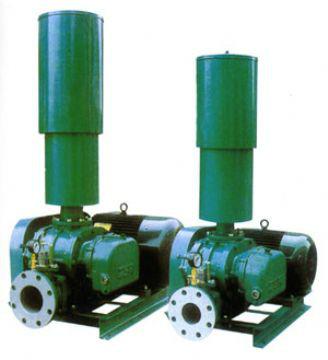

羅茨鼓風機的冷卻方式具體介紹！
今天小編主要來跟大家分享一下在羅茨風機上有哪些冷卻的形式和方法，詳細的為大家指導在什么情況下采用不用的冷卻方式比較合理！潤滑油的冷卻有水冷和空冷兩種方式。如果主、副油箱為單層亮體結構，潤滑油只是通過油箱殼體與大氣自然地交換熱量，稱為空冷。如果在油箱內設置蛇形冷卻水管,或者將主、副油箱設計成水夾套結構,運行時通水冷卻，則稱為水冷。
氣體冷卻當鼓風機排氣溫度較高時,葉輪之間葉輪與機殼及塘板之間的熱態同蹤會變得很小，嚴重時會相互卡住。另外，軸承離排氣腔很近，對氣體的傳熱比較敏感。因此排氣溫度不宜過高，一般不超過120~ 140C。
~常用的冷卻方式有空冷 、水冷、逆流冷卻等。
(1)空冷。壓力比越大,氣體溫升越高。在≤2.0的場合，排氣溫度通常不是太高。此時，氣體只需通過機殼與大氣自然換熱即可,稱之為空冷。
(2)水冷。當壓力比很大時，如果采用空冷方式，排氣溫度會比較高。此時可以使用冷卻水,對氣體進行強制冷卻。水冷又有下述兩種方式:
①夾套走水冷卻。將機殼和墻板作成夾套結構，使用時通人冷卻水,對壓縮氣體進行強制冷卻。國內20世紀70年代研制的SD系列鼓風機，采用的就是這種結構。
②注水冷卻。從進氣口向機殼內注人少量的水,既可對排氣進行冷卻,又可對轉子間隙進行密封。主要是濕式真空泵采用這種冷卻方式。
(3)逆流冷卻。如圖2-23所示，逆流冷卻通常有兩種應用方式:①?gòu)墓娘L(fēng)機或真空泵排氣口引出一部分氣體，將其冷卻之后作為高壓逆流氣體引人機殼[見圖2- 23(a)];②真空泵直排大氣時,也可以將大氣當作冷卻氣體直接引人機殼
(a)排氣逆流:(B)大氣逆流。采用逆流冷卻，具有以下幾大優點:
①可以吸人高溫氣體。采用空冷,吸人高溫氣體時,一般要通過前置冷卻器將吸人氣體冷卻到40C左右。采用逆流冷卻時，氣體溫度即使在120C也可直接吸人。
②可以在較高的壓力比下使用。由于排氣溫度等因素的影響，單級空冷鼓風機的壓力比一般不超過2.0。采用逆流冷卻時，排氣溫度下降，允許使用的壓力比提高。實際應用中，單級鼓風機和真空泵的壓力比分別達到2.6和4.4左右。
③可以確保干式輸送特性。不采用注水冷卻，同樣可以達到濕式真空泵所能達到的真空度。
通過講解風機的不同的冷卻方法，可以在后期的選型上根據實際的工況選擇合適的機子，雙油箱型，水冷型等！
氣體冷卻當鼓風機排氣溫度較高時,葉輪之間葉輪與機殼及塘板之間的熱態同蹤會變得很小，嚴重時會相互卡住。另外，軸承離排氣腔很近，對氣體的傳熱比較敏感。因此排氣溫度不宜過高，一般不超過120~ 140C。
~常用的冷卻方式有空冷 、水冷、逆流冷卻等。
(1)空冷。壓力比越大,氣體溫升越高。在≤2.0的場合，排氣溫度通常不是太高。此時，氣體只需通過機殼與大氣自然換熱即可,稱之為空冷。
(2)水冷。當壓力比很大時，如果采用空冷方式，排氣溫度會比較高。此時可以使用冷卻水,對氣體進行強制冷卻。水冷又有下述兩種方式:
①夾套走水冷卻。將機殼和墻板作成夾套結構，使用時通人冷卻水,對壓縮氣體進行強制冷卻。國內20世紀70年代研制的SD系列鼓風機，采用的就是這種結構。
②注水冷卻。從進氣口向機殼內注人少量的水,既可對排氣進行冷卻,又可對轉子間隙進行密封。主要是濕式真空泵采用這種冷卻方式。
(3)逆流冷卻。如圖2-23所示，逆流冷卻通常有兩種應用方式:①?gòu)墓娘L(fēng)機或真空泵排氣口引出一部分氣體，將其冷卻之后作為高壓逆流氣體引人機殼[見圖2- 23(a)];②真空泵直排大氣時,也可以將大氣當作冷卻氣體直接引人機殼
(a)排氣逆流:(B)大氣逆流。采用逆流冷卻，具有以下幾大優點:
①可以吸人高溫氣體。采用空冷,吸人高溫氣體時,一般要通過前置冷卻器將吸人氣體冷卻到40C左右。采用逆流冷卻時，氣體溫度即使在120C也可直接吸人。
②可以在較高的壓力比下使用。由于排氣溫度等因素的影響，單級空冷鼓風機的壓力比一般不超過2.0。采用逆流冷卻時，排氣溫度下降，允許使用的壓力比提高。實際應用中，單級鼓風機和真空泵的壓力比分別達到2.6和4.4左右。
③可以確保干式輸送特性。不采用注水冷卻，同樣可以達到濕式真空泵所能達到的真空度。
通過講解風機的不同的冷卻方法，可以在后期的選型上根據實際的工況選擇合適的機子，雙油箱型，水冷型等！
