羅茨鼓風機的安裝結構圖大全！

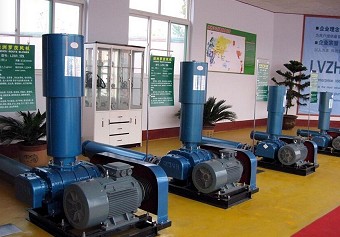

今天本章主要與大家說下在羅茨鼓風機的安裝中整體的系統的如何布置！一般在日常的使用中，我們多數是按臥式結構的安裝，整體像一個L型的形狀！對于安裝空間有限的用戶，可以設計成密集型式的，這樣能夠節省一點空間，就是將進出口的消音器并排橫放！這樣能夠有效的減少風機的長度距離。密集結構中，還有一種就是出口的地方加一個彎頭讓出口的消音器豎放安裝這樣也可以有效的降低使用空間！
1.系統要素
(1)羅茨鼓風機。作為系統或某個局部系統的氣體動力源，在工藝布置中占據核心地位。管路的鋪設耐件的配套，以及其他相關設備的選用，都必須考慮鼓風機的要求與影響。
(2)消聲器。通常安裝在鼓風機進、排氣口位置，以降低進排氣管路中的噪聲。遠離鼓風機安裝時,最好對鼓風機與消聲器之間的連接管道作隔聲處理。
(3)彈性接頭。安裝在鼓風機與管道之間，以防止鼓風機的振動傳人管路系統和便于管路聯接。常用類型有可曲撓合成橡膠接頭和波紋伸縮節。
(4)空氣過濾器。通常安裝在鼓風機進氣口之前，以控制進人鼓風機的空氣含塵量。根據現場條件，可以將過濾器與進氣消聲器制成一體，也可將過濾器安裝在進氣消聲器前面，甚至安裝到設在室外的吸氣口上。
(5)閥門。通常在鼓風機排氣管路上配置安全閥、逆止閥、閘閥,有的還配置手動放空閥,在真空泵進氣管路上配置真空安全閥。安全閥應盡量靠近鼓鳳機(或真空泵)，逆止閥可以裝得稍遠一點，閘閥在鼓風機啟動及工作時應全開。此外,冷卻水路、潤滑油路上通常也配置-定數量的控制閥。
(6)配管。一般按鼓風機的口徑確定配管直徑。同時，為了減少氣流阻力損失,彎管曲率半徑不宜過小,奇頭數不宜過多。
(7)壓力表(或真空表)。通常在鼓風機進、排氣口位置安裝壓力表(或真空表)，以便對鼓風機運行狀況進行監測。
(8)減振器。如果是高架安裝,例如鼓風機安裝在樓板上,一般需要使用減振器進行隔振。將減振器于鼓風機與樓板之間,要求各減振器承載均勻，壓縮量基本相同。
(9)隔聲罩。為了控制鼓風機運行時向周圍環境輻射噪聲，通常使用一個能吸聲和隔聲的罩于將鼓風機(組)翠住。
(10)啟動柜。用于減弱電機起動電流對電網的沖擊和改善鼓風機起動時的平穩特性,通常根據電機容量于以配備。
2.布置方式

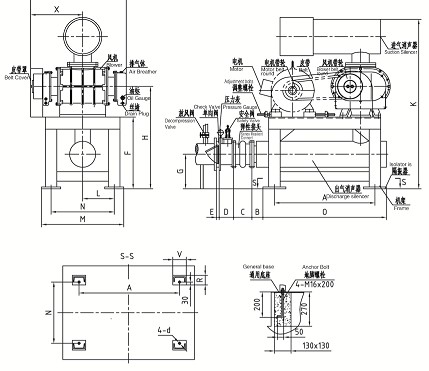

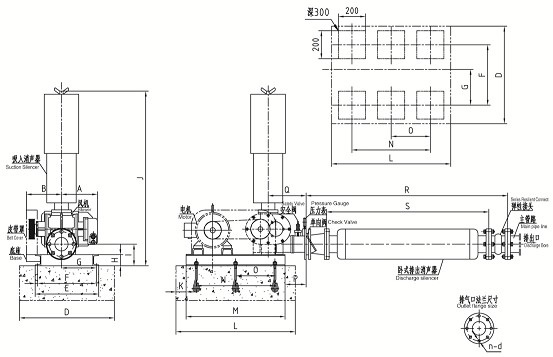

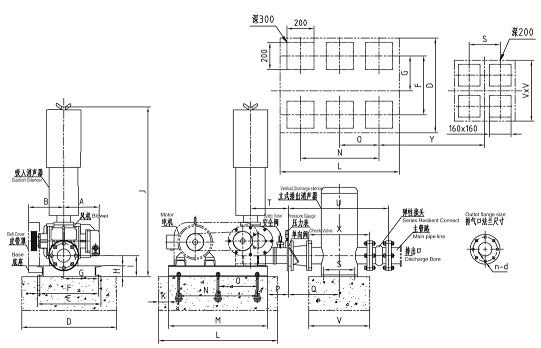

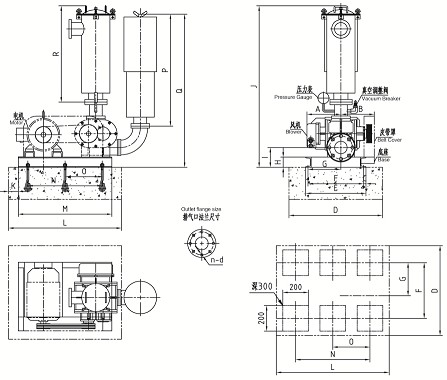

鼓風機的用途很廣,系統布置方式很多,為了方便用戶能夠直白的了解每種安裝方式，小編為您整理出了各種連接方式的視圖！
1.系統要素
(1)羅茨鼓風機。作為系統或某個局部系統的氣體動力源，在工藝布置中占據核心地位。管路的鋪設耐件的配套，以及其他相關設備的選用，都必須考慮鼓風機的要求與影響。
(2)消聲器。通常安裝在鼓風機進、排氣口位置，以降低進排氣管路中的噪聲。遠離鼓風機安裝時,最好對鼓風機與消聲器之間的連接管道作隔聲處理。
(3)彈性接頭。安裝在鼓風機與管道之間，以防止鼓風機的振動傳人管路系統和便于管路聯接。常用類型有可曲撓合成橡膠接頭和波紋伸縮節。
(4)空氣過濾器。通常安裝在鼓風機進氣口之前，以控制進人鼓風機的空氣含塵量。根據現場條件，可以將過濾器與進氣消聲器制成一體，也可將過濾器安裝在進氣消聲器前面，甚至安裝到設在室外的吸氣口上。
(5)閥門。通常在鼓風機排氣管路上配置安全閥、逆止閥、閘閥,有的還配置手動放空閥,在真空泵進氣管路上配置真空安全閥。安全閥應盡量靠近鼓鳳機(或真空泵)，逆止閥可以裝得稍遠一點，閘閥在鼓風機啟動及工作時應全開。此外,冷卻水路、潤滑油路上通常也配置-定數量的控制閥。
(6)配管。一般按鼓風機的口徑確定配管直徑。同時，為了減少氣流阻力損失,彎管曲率半徑不宜過小,奇頭數不宜過多。
(7)壓力表(或真空表)。通常在鼓風機進、排氣口位置安裝壓力表(或真空表)，以便對鼓風機運行狀況進行監測。
(8)減振器。如果是高架安裝,例如鼓風機安裝在樓板上,一般需要使用減振器進行隔振。將減振器于鼓風機與樓板之間,要求各減振器承載均勻，壓縮量基本相同。
(9)隔聲罩。為了控制鼓風機運行時向周圍環境輻射噪聲，通常使用一個能吸聲和隔聲的罩于將鼓風機(組)翠住。
(10)啟動柜。用于減弱電機起動電流對電網的沖擊和改善鼓風機起動時的平穩特性,通常根據電機容量于以配備。
2.布置方式
鼓風機的用途很廣,系統布置方式很多,為了方便用戶能夠直白的了解每種安裝方式，小編為您整理出了各種連接方式的視圖！
